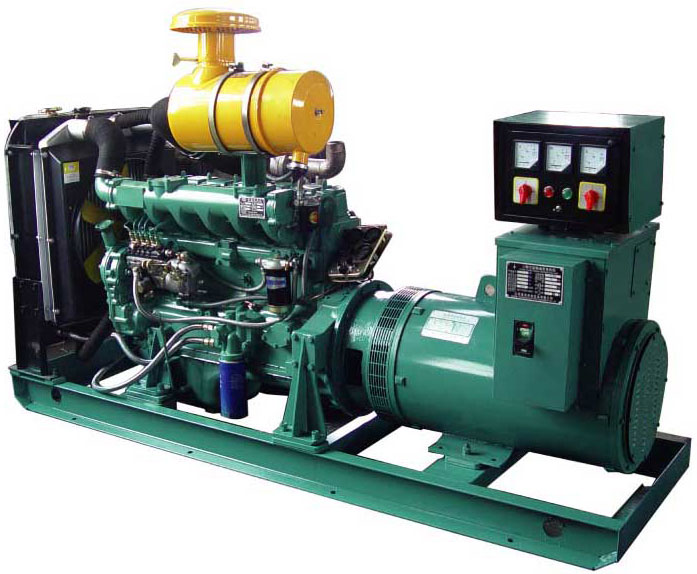

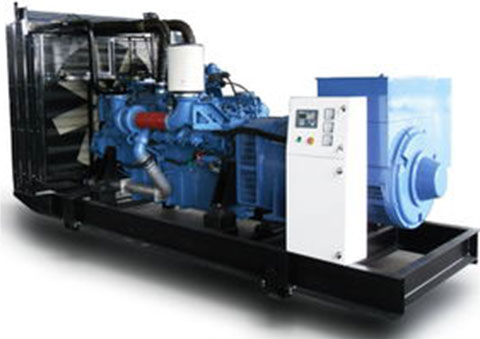

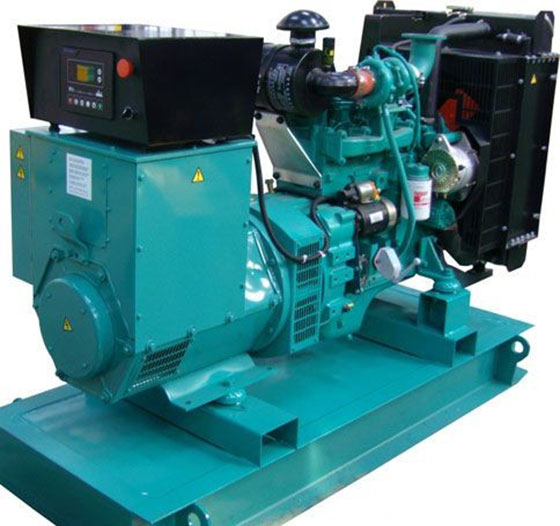

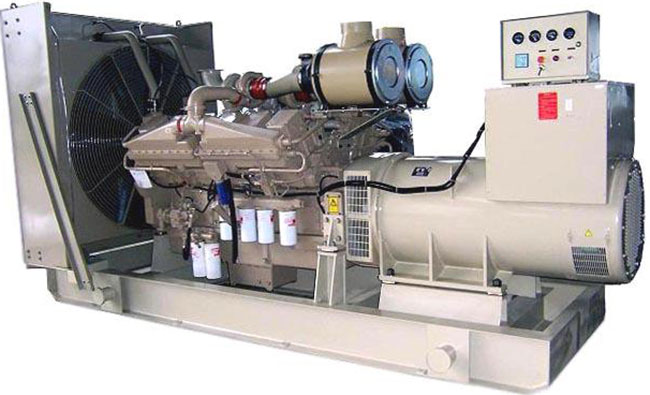

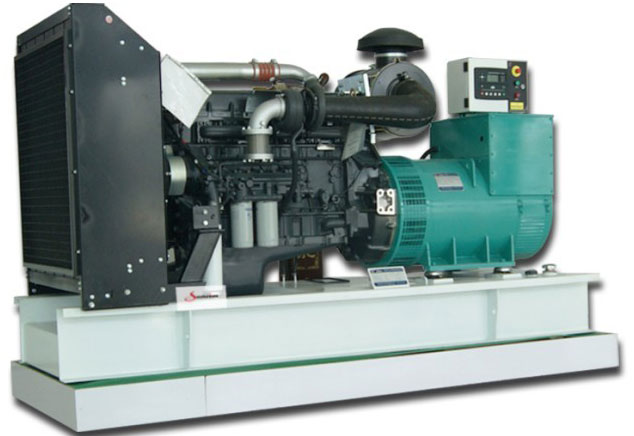

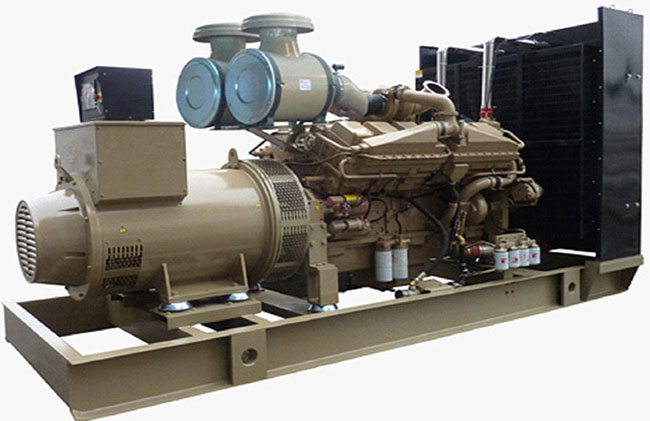

我們在使用發電機組進行機組發電時由於一台機器的發電功率不足，我們就需要把幾台發電機組合並起來組成一個發電機組陣列。幾台發電機並機後就相當一部大功率的發電機向負載供電，可以根據負載的大小而決定開幾台機（機組在額定負載75%的情況下耗油率低），從而達到節省柴油，降低發電成本的目的；實現不間斷電源，保障工廠的正常生產，機組轉換使用時，可將備用機組並入運行係統，然後將負載全部轉到已運行的備用機組上，再停止原運行機組，中途完全無須停電；多患難夫妻機組並聯運行，在負載突然增加時，電流衝擊由多台機組平均分擔，使每台機負載減少，電壓及頻率穩定，可延長機組的工作壽命。

    發電機組調速器在並列的過程中並不影響並列的工作，而是在並列以後會影響係統負荷的分配，特性較硬的發電機機組將承擔較大的負荷，有可能特性較軟的機組還沒有達到額定負荷，而特性較硬的機組已經過載；解決的辦法是調節各發電機組原發動機的調節器，使他們的特性盡量相近。

    發電機組列陣的控製器是一款自啟動控製器，高可靠性，安裝簡單，操作方便，性價比高，是一款比較暢銷的控製器，下麵我們主要介紹一下，發電機組陣列控製器的接線，主要是14個端子，具體如下：
1、端子 1（B-）：外接起動蓄電池的負極。
2、 端子 2（B+）：外接起動蓄電池的正極。
3、 端子 3(Em.stop input)：緊急停機輸入（輸入 B＋電壓有效），外接緊急停機常閉按鈕。
4、 端子 4（Fuel Output）：燃油輸出口（B+），外接燃油繼電器，觸點容量 5A。
5、 端子 5（Start Output）：起動輸出口（B+），外接起動繼電器，觸點容量 5A。
6、 端子 6（Remote Start Input）：遠端開機輸入口，接 B-有效。
7、端子 7（D+）：接充電發電機 WL(或 D+)端子，控製器內部提供充電機勵磁 電流。當充電發電機充電失敗時(即在運行過程中 D+端電壓小於預設值時)，前麵板充電失敗指示長亮(充電失敗時不停機，僅指示)。
8、 端子 8（LOP Input）：油壓低開關量信號輸入端口，接 B-有效。
9、 端子 9（HWT.Input）：水溫／缸溫高開關量輸入端口，接 B-有效。
10、 端子 10（Configurable Output3）：可編程輸出口（B+），觸點容量 5A。可通過電腦設置輸出開關量。
11、 端子 11（Configurable Output2）：可編程輸出口（B+），觸點容量 5A。
12、端子 12（Configurable Output1）：可編程輸出口（B+），觸點容量 5A。
13、 端子 13（N）、14（L）：外接發電機電壓信號，判斷起動成功和提供超速/欠速保護。
14、USB接口：用於控製器直接通過USB線連接電腦進行參數編程。

  發電機組陣列在不符合準同期並列條件時與係統並列,我們就稱之為非同期並列。非同期並列是發電廠的一種嚴重事故,它對有關設備如發電機及其與之相串聯的變壓器,開關等,破壞力極大。嚴重時，會將發電機繞組燒毀端部嚴重變形，即使當時沒有立即將設備損壞，也可能造成嚴重的隱患。就整個電力係統來講，如果一台大型機組發生非同期並列，則影響很大，有可能使這台發電機與係統間產生功率振蕩，嚴重地擾亂整個係統的正常運行，甚至造成崩潰。

   發電機組陣列空載並列後，會在幾台發電機組之間，產生一個頻率差與電壓差的問題。並且在發電機組的監視儀表上（電流表、功率表、功率因數表），反應出實際的逆功情況，一種是轉速（頻率）不一致造成的逆功，另一種是電壓不等造成的逆功，其調整如下：
　　1．頻率造成逆功現象的調整：
　　如果幾發電機組的頻率不等，相差較大時，在儀表上（電流表、功率表）顯示出，轉速高的機組電流顯示正值，功率表指示為正功率，反之，電流指示負值，功率指示負值。這時調整其中一台機組的轉速（頻率），視功率表的指示進行調整，把功率表的指示調整為零即可。使兩台機組的功率指示均為零，這樣兩台機的轉速（頻率）基本上一致。但是，這時電流表仍有指示時，這就是電壓差造成的逆功現象了。
　　2．電壓差造成逆功現象的調整：
當發電機組的功率表指示均為零時，而電流表仍然有電流指示（即一反一正指示）時，可調整其中一台發電機組的電壓調整旋鈕，調整時，視電流表與功率因數的指示進行。將電流表的指示消除（即調整為零），電流表無指示後，這時視功率因數表的指示，把功率因數調至滯後0.5以上即可.一般可調整至0.8左右,為佳狀態。(http://www.bjdsgy.com)
